مقدمة المنتج

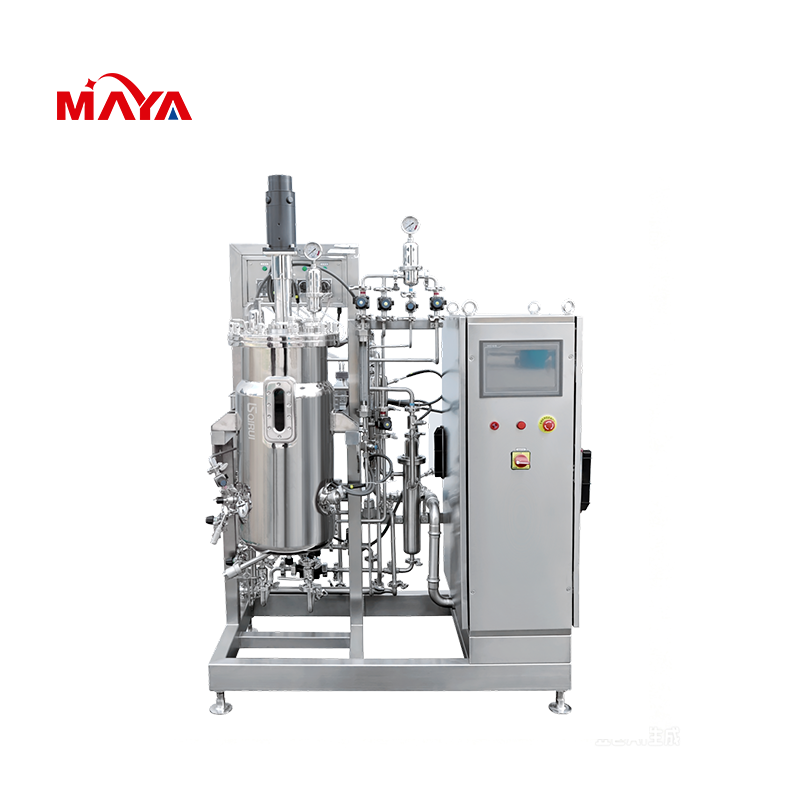

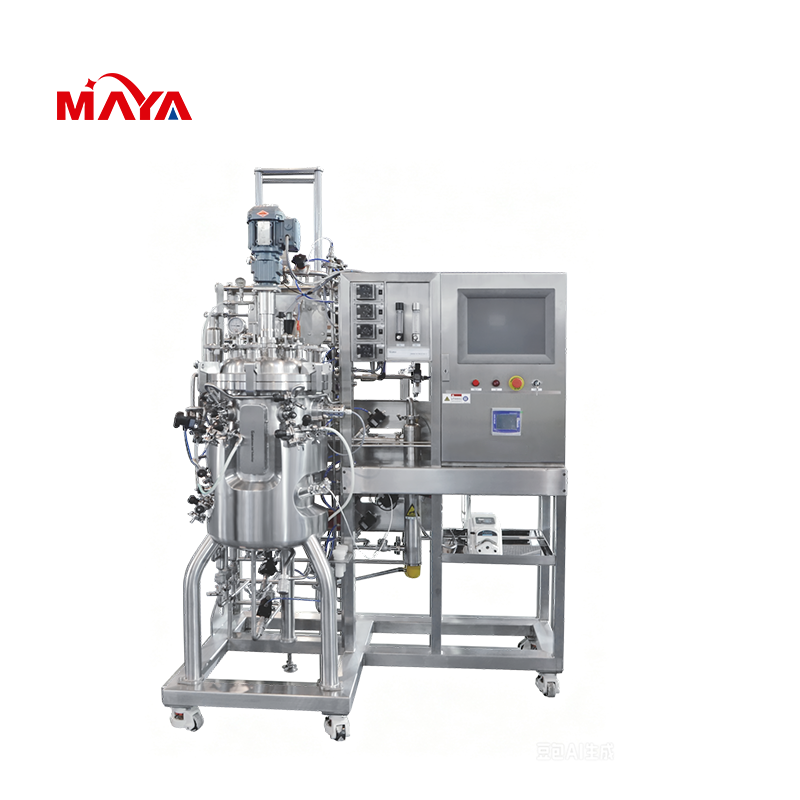

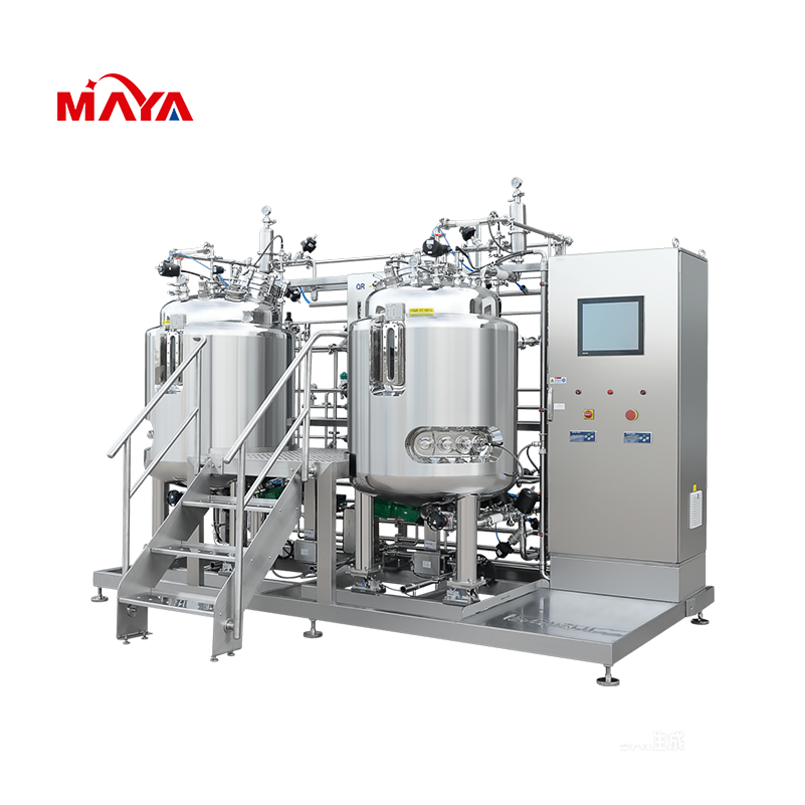

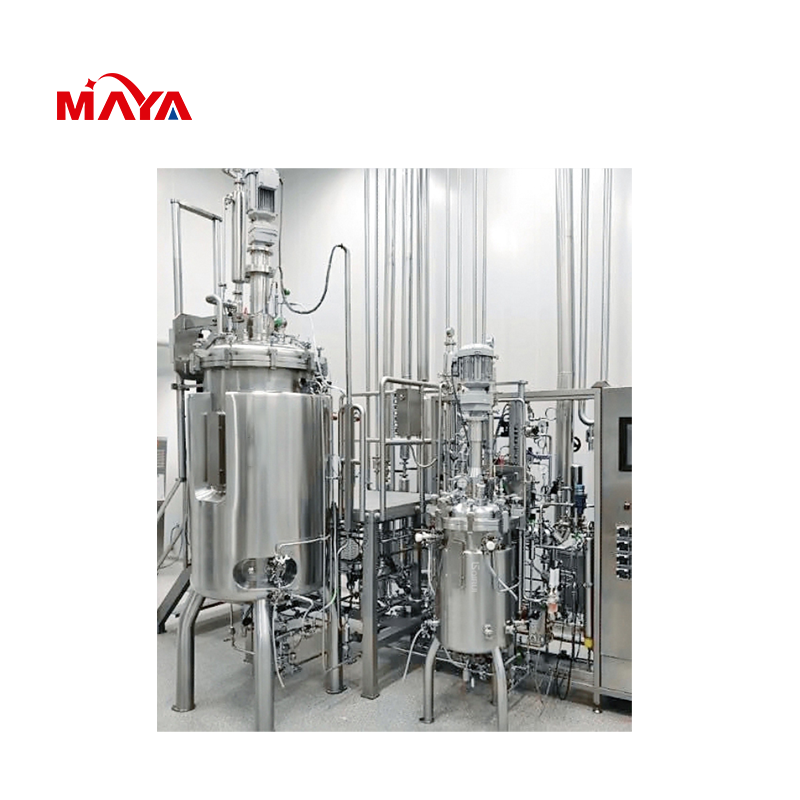

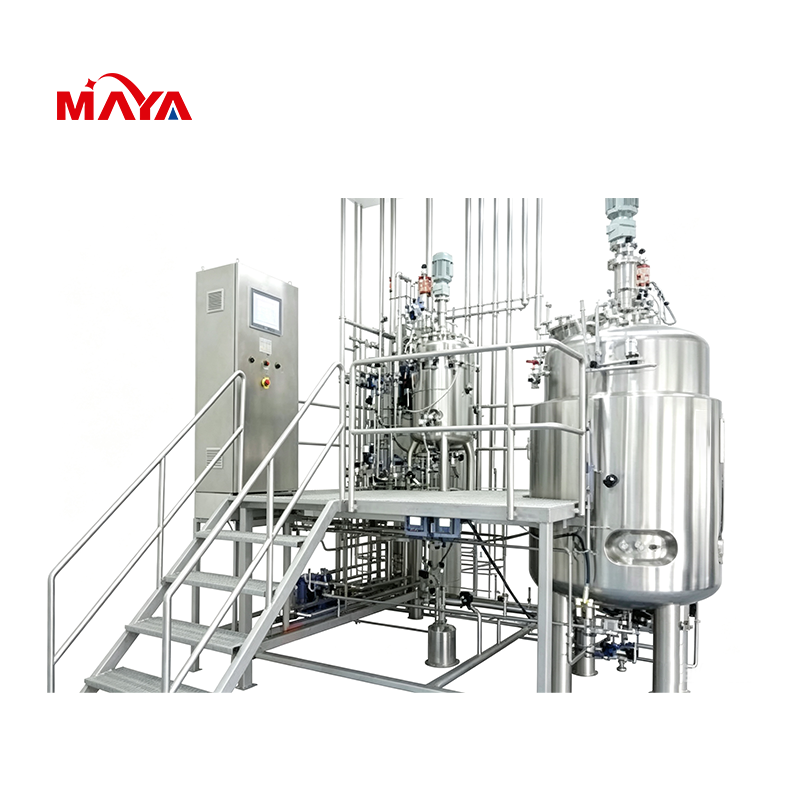

يتكون النظام من وعاء صحي من الفولاذ المقاوم للصدأ، ومجموعة التقليب، ووحدة التحكم في درجة الحرارة، ووحدة توزيع الغاز، ومضخات التغذية، وأجهزة استشعار العملية، والأنابيب الصحية، وخزانة التحكم الآلية.
أثناء التشغيل، تقوم المجسات عبر الإنترنت بقياس ظروف الثقافة بشكل مستمر. يقوم نظام التحكم بمقارنة البيانات المقاسة مع الوصفة المعدة مسبقًا ويقوم تلقائيًا بضبط وحدات العملية ذات الصلة.
على سبيل المثال:
التدفئة والتبريد تحافظ على درجة حرارة الثقافة المطلوبة.
تعمل إضافة الأحماض أو القلويات أو الغازات على تنظيم درجة الحموضة.
سرعة التحريض، وتدفق الهواء، وإمدادات الأكسجين، والضغط تنظم الأكسجين المذاب.
توفر المضخات القابلة للبرمجة العناصر الغذائية وفقًا لاستراتيجية التغذية.
يمكن إضافة عامل مضاد الرغوة تلقائيًا عند اكتشاف الرغوة.
تستجيب وظائف الإنذار والتعشيق لظروف التشغيل غير الطبيعية.
يقلل التحكم في الحلقة المغلقة من التدخل اليدوي ويساعد على تحسين استقرار العملية وإنتاجية المنتج وإمكانية تكرار الدُفعات.
الميزات الرئيسية
1. التحكم الآلي في العمليات
يدعم النظام المراقبة في الوقت الحقيقي والتنظيم التلقائي لما يلي:
درجة حرارة
الرقم الهيدروجيني
الأكسجين المذاب
سرعة الانفعالات
معدل التهوية
ضغط السفينة
التغذية المغذية
إضافة الأحماض والقلويات
إضافة مضادة للرغوة
يمكن تكوين معلمات التحكم ووصفات التشغيل وفقًا للسلالات المختلفة وخطوط الخلايا وأنماط الاستزراع وعمليات الإنتاج.
2. CIP وSIP المتكاملان
تسمح وظائف التنظيف في المكان والتعقيم في المكان بتنظيف وتعقيم الوعاء والأنابيب المتصلة دون تفكيك واسع النطاق.
قد تتضمن التسلسلات الآلية ما يلي:
الشطف المسبق
تداول عامل التنظيف
الشطف المتوسط
الشطف النهائي
الصرف الصحي
التعقيم بالبخار
عقد درجة الحرارة
التبريد وإكمال الدورة
وهذا يساعد على تقليل وقت تغيير الدفعة وتحسين اتساق التنظيف.
3. تصميم الأوعية والأنابيب الصحية
تم تصميم الوعاء ونظام الأنابيب لتقليل السيقان الميتة وتراكم البقايا والمناطق التي يصعب تنظيفها.
تشمل الميزات الصحية النموذجية ما يلي:
أسطح داخلية ناعمة
التجهيزات الصحية والصمامات
تخطيط الأنابيب القابلة للتصريف
مدخل الغاز المعقم وترشيح العادم
اتصالات أخذ العينات المعقمة
تصريف سفلي صحي
أجهزة الرش CIP
الأدوات المتوافقة مع SIP
يمكن تخصيص متطلبات درجة المواد وتشطيب السطح وفقًا لمواصفات متطلبات المستخدم المعتمدة.
4. التحريض والتهوية المرنة
يمكن اختيار أنظمة التحريك ونقل الغاز وفقًا للعملية البيولوجية.
دعم التكوينات المتاحة:
يتم تخصيص نوع المكره، وسرعة التحريض، وقاذف الغاز، ومجموعة الغاز، واستراتيجية التحكم وفقًا لمتطلبات نقل الأكسجين والقص.
5. تكوين نظام قابل للتطوير
يمكن تكوين المنتج من أجل:
تطوير العمليات المخبرية
التحقق على نطاق تجريبي
التصنيع الصناعي
عملية سفينة واحدة

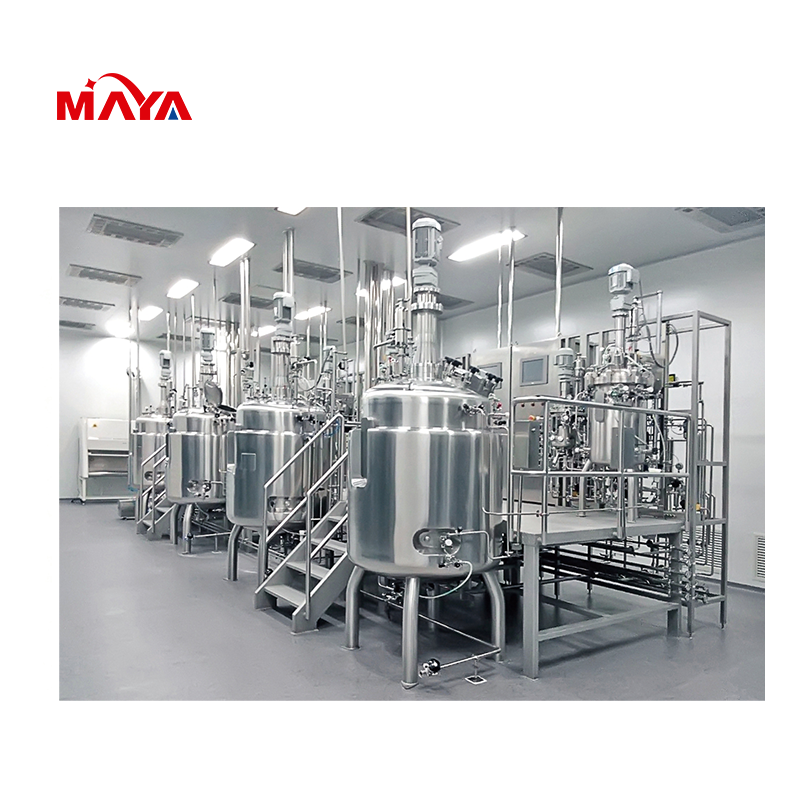

إنتاج متعدد السفن
خطوط تخمير متكاملة
يمكن أن تأخذ هندسة التوسع في الاعتبار وقت الخلط، وإمكانية نقل الأكسجين، ومدخلات الطاقة، وحمل نقل الحرارة، وسرعة الطرف، وتدفق الغاز، وهندسة الوعاء.
قد توفر منصة التحكم الآلي:
تشغيل شاشة اللمس
عرض العملية في الوقت الحقيقي
منحنيات اتجاه المعلمة
إدارة الوصفة
سجلات الإنذار
تسجيل البيانات الدفعية
التحكم في وصول المستخدم
مراجعة البيانات التاريخية
المراقبة عن بعد
التشخيص عن بعد
وظائف مسار التدقيق الاختيارية
اتصال اختياري بـ SCADA أو MES أو DCS
تسمح واجهات البرامج والأجهزة المحجوزة للنظام بدعم أجهزة الاستشعار والوحدات وتوسيع خط الإنتاج في المستقبل.
