تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-10-15 المنشأ:محرر الموقع

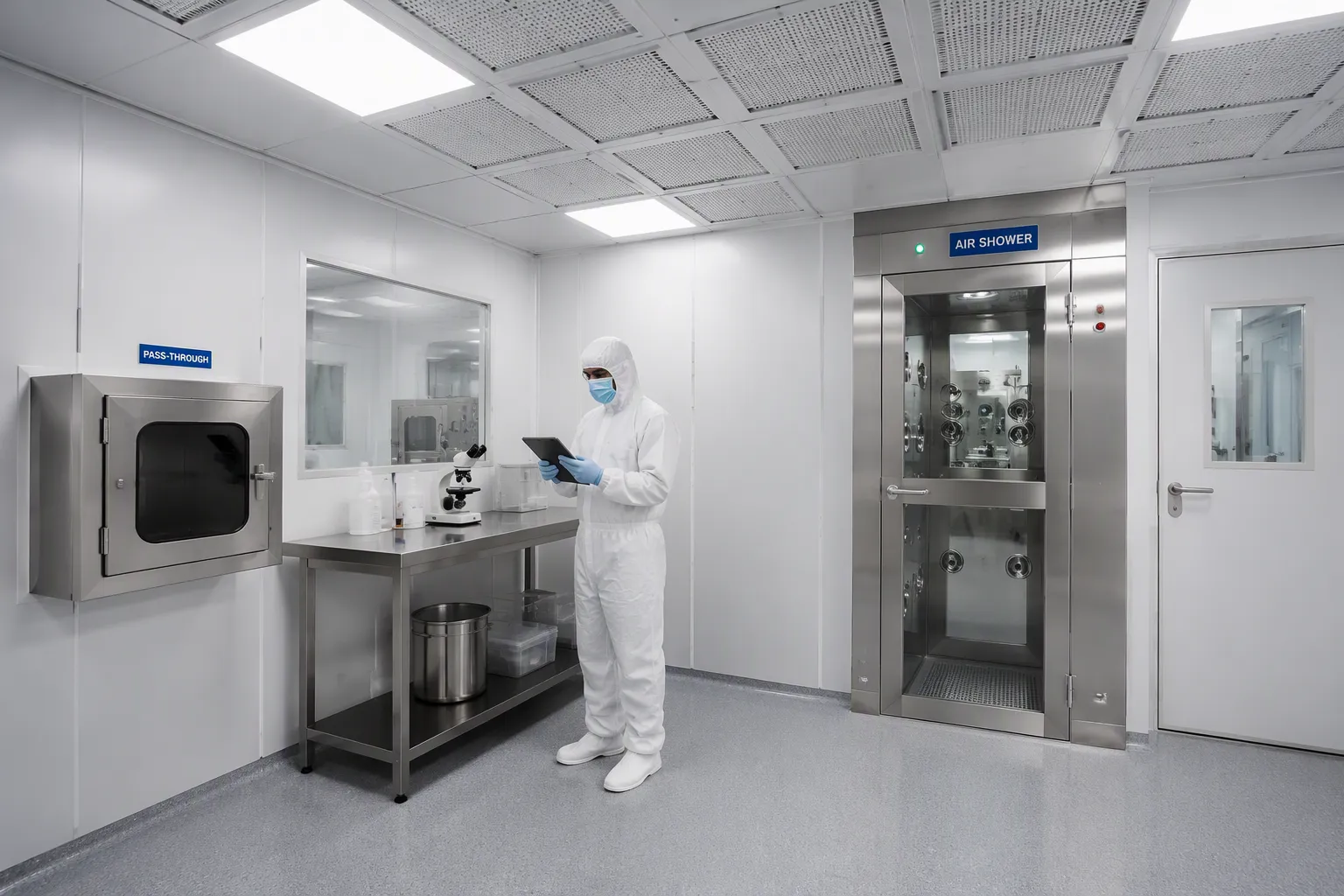

غرفة الأبحاث المعيارية عبارة عن بيئة مسبقة الصنع وقابلة للتخصيص ويتم التحكم فيها باستخدام ألواح الجدران والأسقف وأنظمة الترشيح والمكونات الأخرى المجمعة في الموقع.
على عكس غرف الأبحاث التقليدية التي تم إنشاؤها إلى حد كبير من المواد الخام في موقع المشروع، تستخدم غرف الأبحاث المعيارية مكونات مصنعة يمكنها تبسيط عملية التركيب والصيانة والتعديلات المستقبلية.
يتم استخدامها على نطاق واسع في تصنيع الأدوية والتكنولوجيا الحيوية وإنتاج الأجهزة الطبية وغيرها من الصناعات الحساسة للتلوث.
يشرح هذا الدليل كيفية عمل غرف الأبحاث المعيارية ومكوناتها الرئيسية وخيارات التصميم والفوائد والتكاليف والاعتبارات الرئيسية عند اختيار النظام.
جدول المحتويات
تخلق غرفة الأبحاث المعيارية بيئة تصنيع خاضعة للرقابة من خلال الجمع بين حاوية محكمة الغلق وترشيح الهواء الهندسي وإدارة تدفق الهواء والمراقبة البيئية.
والغرض الرئيسي منه هو الحفاظ على المستوى المطلوب من النظافة مع التحكم في الظروف البيئية مثل درجة الحرارة والرطوبة وضغط الغرفة.
عادة ما يتم بناء غرف الأبحاث المعيارية من عدة أنظمة مترابطة:
تشكل ألواح الجدران والسقف الجاهزة مساحة غرفة الأبحاث.
تتحكم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والترشيح في الجزيئات المحمولة بالهواء والظروف البيئية.
تقوم غرف معادلة الضغط وصناديق المرور بإدارة حركة الأفراد والمواد.
تدعم أنظمة الإضاءة والكهرباء عمليات التصنيع.
تتحقق أنظمة المراقبة من الأداء البيئي.
يعتمد التصميم المطلوب على عملية التصنيع وتصنيف النظافة والمتطلبات التنظيمية المعمول بها.
وفقًا للمعيار ISO 14644-1:2015 ، يتم تصنيف غرف الأبحاث على أساس تركيزات الجسيمات المحمولة جوًا بأحجام جسيمات محددة.
بالنسبة للتطبيقات الصيدلانية، قد يتم تطبيق متطلبات GMP إضافية، خاصة عندما يتم الكشف عن المنتجات أو المكونات المعقمة أثناء التصنيع.
تتكون غرفة الأبحاث المعيارية من عدة مكونات مسبقة الصنع مصممة لإنشاء مساحة مغلقة وقابلة للتنظيف وخاضعة للتحكم في التلوث.
تشكل الألواح الجاهزة الهيكل الرئيسي لغرفة الأبحاث المعيارية. يتم تصنيعها وفقًا لمواصفات المشروع ويتم تجميعها في الموقع باستخدام أنظمة تأطير وختم متوافقة.
تتضمن خيارات اللوحة الشائعة ما يلي:
مادة اللوحة | الخصائص الرئيسية | الاعتبارات النموذجية |
|---|---|---|
فولاذ مطلي بالمسحوق | سطح متين وناعم وقابل للتنظيف | مجالات إنتاج الأدوية |
الفولاذ المقاوم للصدأ | مقاومة التآكل والتوافق الكيميائي | المناطق التي تتطلب التنظيف المتكرر |
قرص العسل من الألومنيوم | خفيفة الوزن وفعالة من الناحية الهيكلية | بناء وحدات متخصصة |
لوحة ساندويتش من الصوف الصخري | العزل الحراري والفوائد المحتملة في مقاومة الحرائق | مشاريع ذات متطلبات بناء محددة |
لوحة ساندويتش PU / PIR | العزل الحراري والبناء خفيف الوزن | المشاريع التي تتطلب حاويات معزولة |
يجب أن يأخذ اختيار المواد في الاعتبار مواد التنظيف الكيميائية، ومتطلبات الحرائق، والأحمال الهيكلية، والعزل، ومتانة السطح، والتوقعات التنظيمية.
ويجب التأكد من ملاءمة كل لوحة مقابل مواصفاتها الفعلية بدلاً من الاعتماد على نوع المادة وحدها.
يتحكم نظام التدفئة والتهوية وتكييف الهواء (HVAC) في إمداد الهواء والترشيح ودرجة الحرارة والرطوبة والضغط داخل غرف الأبحاث.
اعتمادًا على التطبيق، قد تشتمل غرف الأبحاث المعيارية على ما يلي:
وحدات مناولة الهواء (AHUs)
أنظمة الترشيح HEPA
وحدات تصفية المروحة (FFUs)
مجاري الهواء للتوريد والعودة
أجهزة التحكم في الضغط
حساسات درجة الحرارة والرطوبة
يعتمد حجم تدفق الهواء المطلوب على أهداف النظافة، وتوليد الجسيمات، وتخطيط المعدات، ونشاط الموظفين، ومتطلبات مكافحة التلوث.
لا يوجد معدل عالمي واحد لتغيير الهواء لجميع غرف الأبحاث المعيارية.
تساعد أبواب غرف الأبحاث وأقفال معادلة الضغط المخصصة للأفراد وغرف المرور في التحكم في انتقال التلوث بين المناطق المجاورة.
توفر غرف معادلة الضغط المخصصة للأفراد ترتيبات دخول وارتداء ملابس محكمة، بينما تدعم صناديق المرور حركة المواد دون حركة مرور غير ضرورية للأفراد.
اعتمادًا على العملية، يمكن أيضًا دمج الأبواب المتشابكة ومراقبة الضغط وأدوات التحكم في الوصول.
تساعد المكونات الإضافية في دعم المتطلبات التشغيلية لغرفة الأبحاث.
يجب أن تكون الأرضيات قابلة للتنظيف بشكل مناسب ومقاومة لظروف التشغيل المتوقعة. يجب أن توفر الإضاءة رؤية كافية دون التسبب في صيانة غير ضرورية أو مخاطر التلوث.
قد تشمل المراقبة البيئية قياسات الجسيمات المحمولة جواً، وضغط الغرفة، ودرجة الحرارة، والرطوبة، والمراقبة الميكروبيولوجية عند الحاجة.
بالنسبة للمشاريع الصيدلانية، يجب دمج هذه الأنظمة في تصميم المنشأة بدلاً من اختيارها بشكل مستقل.

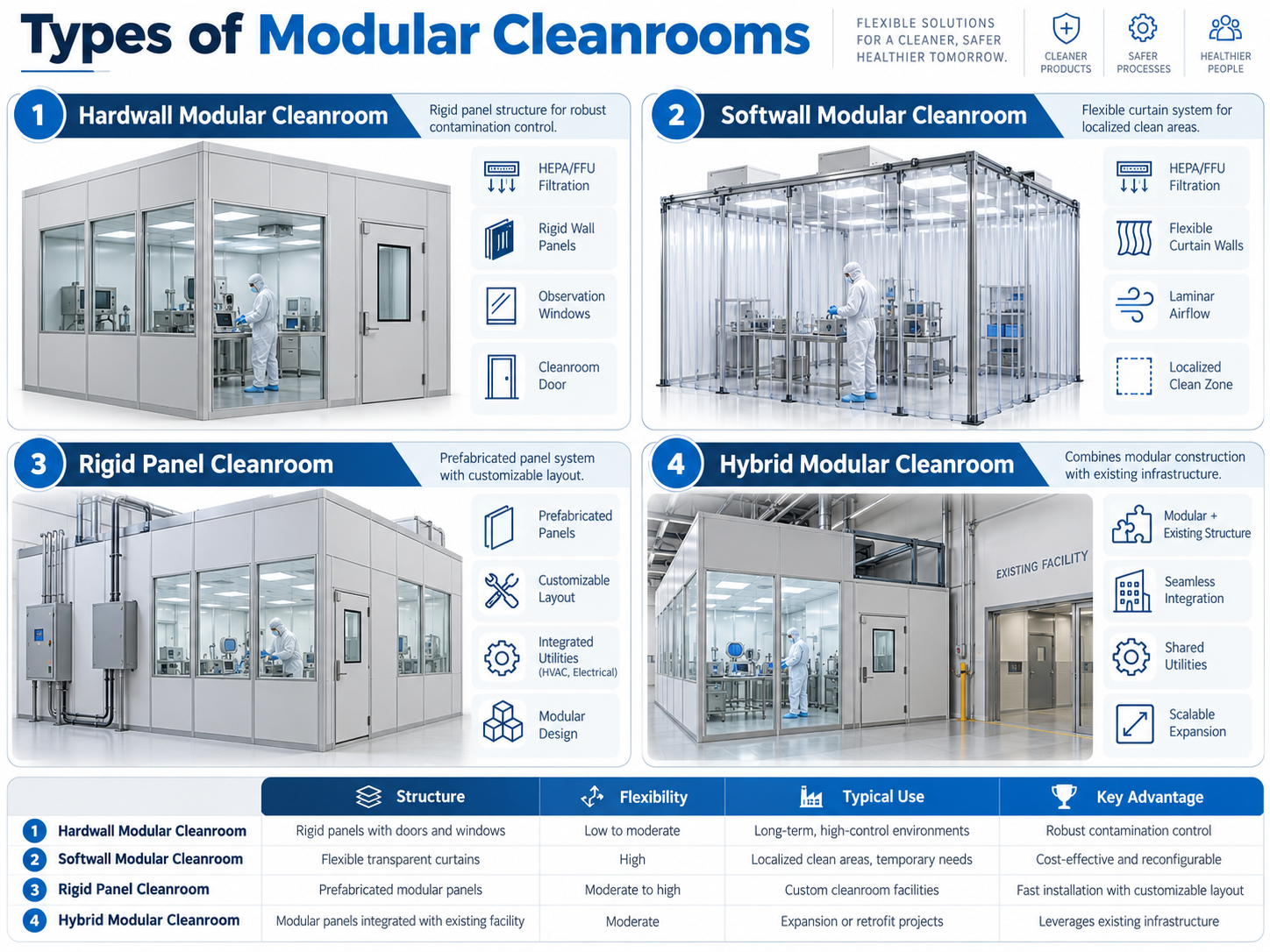

تتوفر غرف الأبحاث المعيارية بتكوينات مختلفة، اعتمادًا على التطبيقات المقصودة ومتطلبات البناء.
تستخدم غرف الأبحاث ذات الجدران الصلبة ألواح جدران صلبة ومكونات هيكلية محكمة الغلق لإنشاء بيئة مغلقة نسبيًا يمكن التحكم فيها.
يتم أخذها في الاعتبار عادةً لتصنيع الأدوية، وإنتاج الأجهزة الطبية، والمرافق التي تتطلب رقابة بيئية قوية.
تشمل المزايا البناء المتين والأسطح القابلة للتنظيف والقدرة على دمج الأبواب وأقفال الهواء والمرافق.
تستخدم غرف الأبحاث ذات الجدران الناعمة حواجز مرنة على شكل ستائر حول إطار داعم، غالبًا مع ترشيح علوي.
قد تكون مناسبة للعمليات المحلية الحساسة للتلوث حيث لا تكون هناك حاجة إلى غرفة نظيفة ذات جدران صلبة مغلقة بالكامل.
ومع ذلك، توفر أنظمة الجدران اللينة عمومًا مستويات مختلفة من الفصل البيئي والتحكم في الضغط. يجب تقييم مدى ملاءمتها لتطبيقات GMP الصيدلانية بعناية.
تجمع أنظمة الألواح الصلبة بين مجموعات الجدران والأسقف الجاهزة والأبواب والنوافذ ووصلات الخدمة ومعدات الترشيح القابلة للتخصيص.
قد تتضمن التصميمات الهجينة بناء غرف الأبحاث المعيارية جنبًا إلى جنب مع عناصر البناء الموجودة أو حاويات العمليات المتخصصة.
تكون هذه الترتيبات مفيدة عندما تتطلب المرافق التكامل مع البنية التحتية للإنتاج الحالية.
نوع غرف الأبحاث | بناء | الميزة الرئيسية | تطبيق نموذجي |
|---|---|---|---|
جدار صلب | ألواح مغلقة صلبة | فصل بيئي قوي | إنتاج الأدوية |
سوفتوال | حواجز ستائرية مرنة | منطقة نظيفة محلية مرنة | عمليات التجميع والمختبر المختارة |
لوحة جامدة | نظام الألواح الجاهزة | تخطيط قابل للتخصيص وخدمات متكاملة | مرافق غرف الأبحاث بأحجام مختلفة |
وحدات هجينة | مزيج من الهياكل المعيارية والحالية | القدرة على التكيف مع قيود الموقع | ترقيات المرافق والتوسعات |
وينبغي اختيار النظام المناسب على أساس الأداء البيئي المطلوب، وليس مجرد سهولة التركيب.
يمكن تصميم كل من غرف الأبحاث المعيارية والتقليدية لتلبية تصنيفات النظافة المحددة.
تتضمن الاختلافات الرئيسية طرق البناء ومرونة التثبيت والتعديلات المستقبلية.
عامل | غرف الأبحاث المعيارية | غرف الأبحاث التقليدية |
|---|---|---|
بناء | يتم تجميع المكونات الجاهزة في الموقع | يتم بناؤها في الغالب في الموقع |
تثبيت | يمكن أن يقلل من بعض أنشطة البناء في الموقع | تم الانتهاء من المزيد من أنشطة البناء في المنشأة |
التخصيص | أبعاد اللوحة القابلة للتكوين والمكونات المتكاملة | البناء المعماري المرن |
توسع | قد يدعم استبدال اللوحة وإعادة تكوينها | قد تتطلب التغييرات تجديدًا أكثر شمولاً |
النقل | ممكن مع تصاميم النظام المناسبة | عادة ما تكون أقل عملية |
صيانة | يمكن الوصول إلى المكونات بشكل فردي أو استبدالها | يعتمد على طرق البناء |
الامتثال ISO/GMP | يتطلب التصميم المناسب والمؤهلات | يتطلب التصميم المناسب والمؤهلات |
يمكن أن يؤدي التصنيع المسبق إلى تقصير بعض مراحل البناء لأنه يتم تصنيع المكونات قبل الوصول إلى موقع التثبيت.
في بعض المشاريع، يمكن أن يتم تصنيع المصنع وإعداد الموقع في وقت واحد.
ومع ذلك، لا تزال المدة الإجمالية للمشروع تعتمد على الموافقة الهندسية، وجداول التصنيع، وتركيب أجهزة التدفئة والتهوية وتكييف الهواء، وتوصيلات المرافق، والتشغيل، والتأهيل.
لذلك، يجب تقييم البناء المعياري بناءً على الجدول الزمني الكامل للمشروع بدلاً من وقت تجميع اللوحة وحده.
يمكن أن يؤدي البناء المعياري إلى تقليل بعض تكاليف العمالة في الموقع والتعديل المستقبلي، ولكنه ليس دائمًا الخيار الأقل تكلفة.
تعتمد التكلفة على حجم غرفة الأبحاث والتصنيف المطلوب والمواد ونظام التدفئة والتهوية وتكييف الهواء والمرافق وتكامل المعدات ونطاق التأهيل.
يجب أن يتضمن عرض أسعار المشروع الكامل كلاً من البناء الأولي واعتبارات التشغيل طويلة المدى.
توفر غرف الأبحاث المعيارية العديد من المزايا العملية للمصنعين الذين يقومون بتطوير مرافق جديدة أو تحديث مناطق الإنتاج الحالية.
يمكن لأنظمة الألواح الجاهزة أن تدعم التغييرات في تكوينات الغرفة، ومواقع المعدات، وتدفق الأفراد أو المواد.
حيثما كان ذلك متوافقًا مع التصميم الأصلي، يمكن توسيع الأقسام أو إعادة تشكيلها مع تغير متطلبات الإنتاج.
ومع ذلك، فإن التعديلات التي تؤثر على الأداء البيئي تتطلب إعادة تقييم مناسبة وربما إعادة التأهيل.
يمكن للمكونات المصنعة في المصنع أن تقلل من كمية القطع والتشطيب وأعمال البناء الأخرى التي يتم إجراؤها في الموقع.
وهذا مفيد بشكل خاص عند تركيب أنظمة غرف الأبحاث داخل المباني القائمة أو تشغيل مرافق التصنيع.
يسمح البناء المعياري بتنسيق ألواح الغرف والأبواب والأسقف والترشيح والمرافق أثناء مرحلة التصميم.
يمكن أن يؤدي ذلك إلى تبسيط واجهات التثبيت والمساعدة في تحديد التعارضات المحتملة قبل بدء البناء.
اعتمادًا على تصميم النظام، قد يكون الوصول إلى المكونات المعيارية أو إصلاحها أو استبدالها أسهل من عناصر البناء المنشأة بشكل دائم.
تعتمد مزايا الصيانة الفعلية على توصيلات اللوحة وقطع الغيار المتوفرة وإمكانية الوصول إلى الأنظمة المثبتة.
يمكن تصميم غرف الأبحاث المعيارية لمختلف الصناعات، مع تحديد المتطلبات البيئية من خلال عملية التصنيع.
تصنيع الأدوية
يستخدم في عمليات إنتاج معقمة وغير معقمة مختارة حيث يكون التلوث المنقول بالهواء ضروريًا. قد تشمل التطبيقات مناطق التعبئة المعقمة والتحضير الصيدلاني.
مرافق التكنولوجيا الحيوية
يدعم العمليات البيولوجية الحساسة للتلوث، والأنشطة المخبرية، وعمليات تصنيع المنتجات المعقمة المختارة.
تصنيع الأجهزة الطبية
يُستخدم في عمليات التصنيع حيث يمكن أن يؤثر تلوث الجسيمات على جودة الجهاز أو المعالجة النهائية.
الإلكترونيات والتصنيع الدقيق
يوفر بيئات إنتاج يتم التحكم فيها بالجسيمات للمكونات الحساسة والمنتجات البصرية والتجمعات الإلكترونية.
لا يتم تحديد فئة غرف الأبحاث المطلوبة من خلال الصناعة وحدها. قد تتطلب العمليات المختلفة داخل نفس المنشأة ضوابط بيئية مختلفة.
لا يؤدي البناء المعياري تلقائيًا إلى إنشاء تصنيف ISO أو الامتثال لـ GMP.
يجب تصميم غرفة الأبحاث النموذجية واختبارها وتأهيلها للتطبيق المقصود منها.
بموجب ISO 14644-1، يتم تحديد فئات غرف الأبحاث حسب تركيز الجسيمات المحمولة جواً.
فئة الأيزو | الحد الأقصى للجسيمات ≥0.5 ميكرومتر/م³ |
|---|---|
ايزو 5 | 3,520 |
ايزو 6 | 35,200 |
ايزو 7 | 352,000 |
ايزو 8 | 3,520,000 |
تصف هذه القيم نظافة الجسيمات ولا ينبغي تفسيرها على أنها متطلبات كاملة لتصنيع الأدوية المعقمة.
لمزيد من المعلومات حول تطبيقات غرف الأبحاث المهمة، راجع مقالتنا حول متى تحتاج إلى غرفة أبحاث ISO 5؟.
بالنسبة لتصنيع المنتجات الطبية المعقمة، يحدد الملحق 1 لممارسات التصنيع الجيدة للاتحاد الأوروبي توقعات إضافية لتصميم غرف الأبحاث، ومكافحة التلوث، وممارسات الموظفين، والمراقبة، والتأهيل.
يجب أن تدعم غرفة الأبحاث المعيارية المخصصة للإنتاج الخاضع للتنظيم GMP هذه المتطلبات من خلال التصميم الهندسي وإجراءات التشغيل.
قد يشمل المؤهل المناسب أنشطة DQ وIQ وOQ وPQ جنبًا إلى جنب مع اختبارات أداء غرف الأبحاث ذات الصلة.
تتضمن مشاريع غرف الأبحاث المعيارية عادةً عدة مراحل منسقة، بدءًا من تقييم المتطلبات الأولية وحتى التأهيل والتسليم النهائي.
01
تقييم المتطلبات
تحديد العمليات المقصودة وأهداف النظافة والمتطلبات التنظيمية
02
التصميم الهندسي
قم بإعداد تخطيط الغرفة وتصميم التدفئة والتهوية وتكييف الهواء (HVAC) ومواصفات المواد ومتطلبات المرافق
03
تصنيع المكونات
تصنيع الألواح والمكونات الهيكلية ومعدات غرف الأبحاث المختارة
04
التثبيت في الموقع
قم بتجميع العلبة ودمج أنظمة التدفئة والتهوية وتكييف الهواء والكهرباء وأنظمة المراقبة
05
الاختبار والتأهيل
التحقق من الأنظمة المثبتة وتدفق الهواء والترشيح والتصنيف والأداء التشغيلي
06
التسليم والصيانة
توفير الوثائق ذات الصلة وإجراءات التشغيل وترتيبات الصيانة
قد يختلف التسلسل الدقيق وفقًا لنطاق المشروع وظروف البناء ومتطلبات التصنيع.
يتطلب اختيار مورد غرف الأبحاث المعيارية المناسب أكثر من مجرد مقارنة أسعار اللوحات.
يجب على الشركات المصنعة للمستحضرات الصيدلانية تقييم القدرات الهندسية للمورد، وخبرة مشروع غرف الأبحاث، وتكامل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ودعم التأهيل.
منطقة التقييم | ما يجب تأكيده |
|---|---|
متطلبات العملية | هل يمكن للتصميم أن يدعم عمليات التصنيع المقصودة؟ |
تصنيف غرف الأبحاث | هل يستطيع النظام تحقيق مستوى النظافة المطلوب؟ |
جودة اللوحة والمواد | هل المواد مناسبة للتنظيف والمتانة ومتطلبات البناء المطبقة؟ |
تكامل التدفئة والتهوية وتكييف الهواء (HVAC). | هل يتم تضمين أنظمة الترشيح وتدفق الهواء والضغط في النطاق الهندسي؟ |
تكامل المعدات | هل يمكن للتخطيط أن يستوعب خطوط إنتاج الأدوية؟ |
دعم المؤهلات | هل تتوفر وثائق التشغيل والاختبار والتأهيل؟ |
التوسع المستقبلي | هل يمكن تعديل النظام في حال تغيرت متطلبات الإنتاج؟ |
قبل طلب عرض الأسعار، قم بإعداد معلومات المشروع الأساسية مثل أبعاد غرف الأبحاث والاستخدام المقصود والتصنيف المستهدف وتخطيط المعدات والقدرة الإنتاجية المتوقعة.
تساعد هذه التفاصيل الموردين على تطوير مقترح هندسي أكثر دقة.
توفر Marya هندسة غرف الأبحاث ومكونات غرف الأبحاث الجاهزة وحلول المنشآت الصيدلانية المتكاملة.
تغطي خدماتنا تصميم غرف الأبحاث، واختيار المعدات، وتكامل التدفئة والتهوية وتكييف الهواء (HVAC)، والتركيب، ودعم التأهيل وفقًا لمتطلبات المشروع.
بالنسبة لمصنعي الأدوية، يمكننا تنسيق تخطيط غرف الأبحاث مع معدات الإنتاج وأنظمة مرافق المنشأة.
حلولنا تشمل:
تخطيط غرفة الأبحاث المخصصة والتصميم الهندسي
مواد غرف الأبحاث المعيارية والمكونات الهيكلية
تكامل نظام التدفئة والتهوية وتكييف الهواء ونظام تنقية الهواء
معدات وملحقات غرف الأبحاث
خدمات التركيب والتشغيل
دعم المؤهلات والوثائق الفنية
توفر Marya أيضًا حلول مشروعات غرف الأبحاث لمرافق التصنيع الصيدلانية وغيرها من منشآت التصنيع الحساسة للتلوث.
للحصول على مثال لخبرتنا الهندسية في غرف الأبحاث، استكشف مشروع غرف الأبحاث الصيدلانية الإثيوبي ، والذي يتضمن تصميم غرف الأبحاث وأنظمة التحكم البيئي لمنشأة تصنيع أدوية بيطرية.
هل تخطط لمشروع غرف الأبحاث المعيارية؟ اتصل بـ Marya لمناقشة تصنيف النظافة المطلوب وتخطيط الإنتاج وتصميم التدفئة والتهوية وتكييف الهواء (HVAC) وحلول غرف الأبحاث المخصصة.
يعتمد وقت التثبيت على حجم غرفة الأبحاث، وتعقيد التصميم، وجاهزية الموقع، وتكامل المعدات. قد يؤدي التصنيع المسبق إلى تقصير عملية التجميع في الموقع، ولكن يجب أن يتضمن المشروع الكامل أيضًا تركيب أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتشغيل، والاختبار، والتأهيل.
نعم. يمكن تصميم غرفة الأبحاث المعيارية لتتوافق مع حدود ISO 5 للجسيمات المحمولة جواً. ويعتمد تحقيق التصنيف المطلوب على نظام الترشيح، وتصميم تدفق الهواء، وسلامة العلبة، والاختبار الناجح.
نعم، عندما يتم تصميمها وبنائها وتأهيلها وتشغيلها بشكل مناسب. البناء المعياري وحده لا يضمن الامتثال لممارسات التصنيع الجيدة (GMP). يجب على الشركات المصنعة للمستحضرات الصيدلانية أيضًا تلبية متطلبات العمليات المعمول بها ومكافحة التلوث.
يمكن توسيع بعض أنظمة غرف الأبحاث المعيارية أو إعادة تشكيلها أو نقلها. تعتمد الجدوى على التصميم الأصلي، وتوصيلات اللوحات، وسعة التدفئة والتهوية وتكييف الهواء، وأنظمة المرافق، وظروف البناء. قد تتطلب التغييرات إعادة التأهيل.
تستخدم غرف الأبحاث ذات الجدران الصلبة ألواحًا مغلقة صلبة، بينما تستخدم أنظمة الجدران اللينة ستائر مرنة حول الهيكل الداعم. توفر أنظمة الجدران الصلبة عمومًا فصلًا ماديًا أقوى وقد تكون أكثر ملاءمة لمتطلبات المنشأة الأكثر تطلبًا.
تعتمد التكلفة على مساحة الغرفة النظيفة والتصنيف المطلوب ومواد الألواح وسعة التدفئة والتهوية وتكييف الهواء والمرافق ونطاق التأهيل. يجب أن يشمل عرض الأسعار الكامل اعتبارات الهندسة والمعدات والبناء والتكليف والتشغيل.
يجب على الشركات المصنعة تقديم التطبيق المقصود، وحجم غرفة الأبحاث، والتصنيف المستهدف، ومتطلبات معدات الإنتاج، وظروف الموقع، وأي متطلبات GMP أو متطلبات تنظيمية معمول بها.
توفر غرفة الأبحاث المعيارية نهجًا جاهزًا وقابلاً للتخصيص لبناء بيئات تصنيع يتم التحكم في التلوث فيها.
وتشمل مزاياها الرئيسية البناء المرن والهندسة المتكاملة وإمكانية إجراء تعديلات مستقبلية أسهل.
ومع ذلك، يعتمد أداء غرف الأبحاث على تصميم النظام بالكامل، بما في ذلك الترشيح وتدفق الهواء والمراقبة البيئية والتأهيل.
بالنسبة لمصنعي الأدوية، يمكن أن يساعد اختيار مورد غرف الأبحاث المعيارية الذي يتمتع بخبرة في كل من هندسة غرف الأبحاث وتكامل معدات الإنتاج في دعم مشروع منشأة أكثر تنسيقًا.
